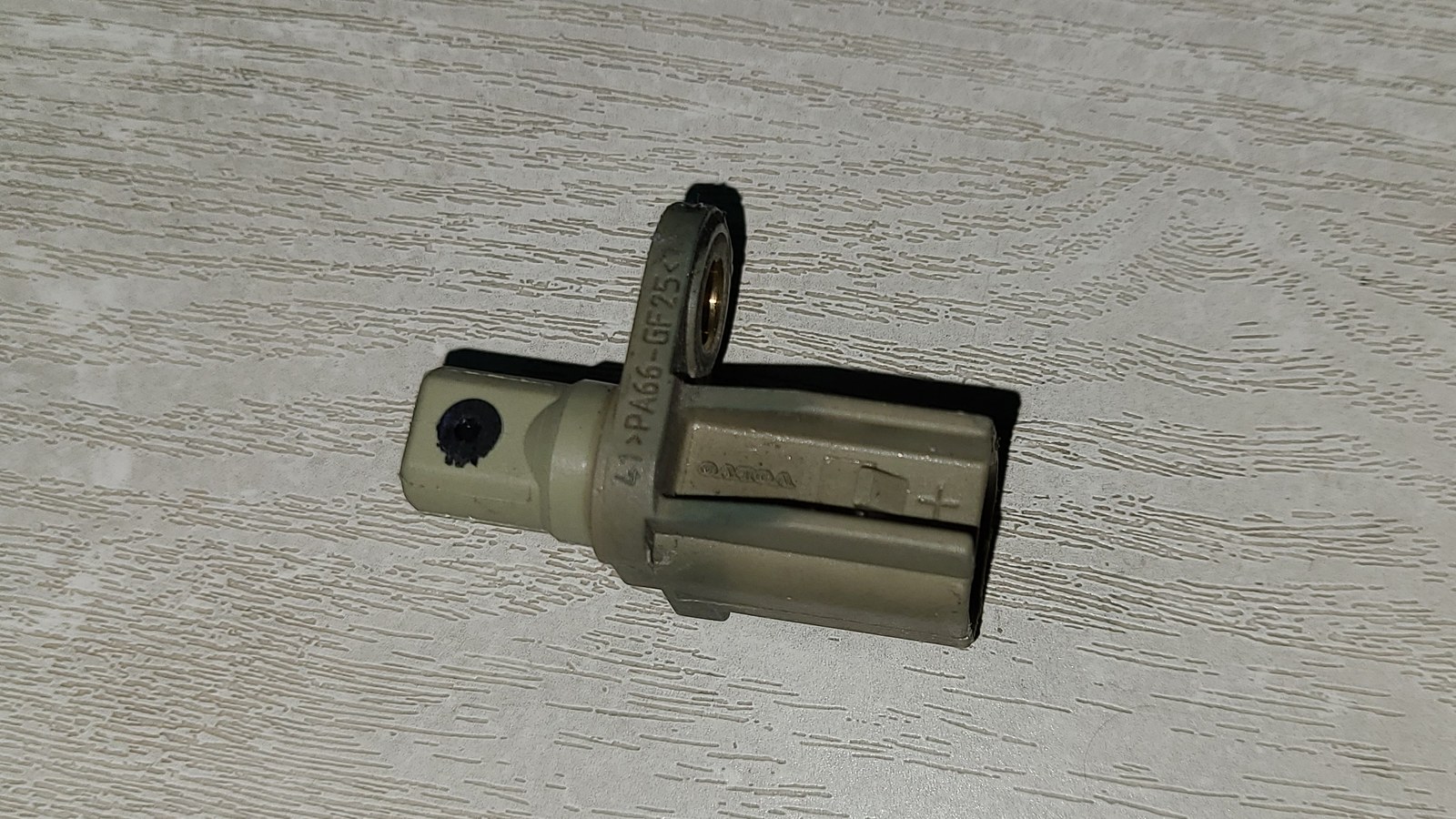

Tekerlek Hız Sensörü (ABS Sensörü) Arızası: Nasıl Çalışır, Nasıl Teşhis Edilir?

Tekerlek hız sensörü (halk arasında "ABS sensörü"), her tekerleğin dönüş hızını ölçüp ABS ve ESP beynine bildiren küçük ama kritik bir parçadır. Bozulduğunda ilk belirti, ilgili modülün kaydettiği arıza koduna bağlı olarak gösterge panelindeki ABS ve/veya ESP lambasının yanmasıdır; normal fren çalışmaya devam eder ama tekerlek kilitlenmesini önleyen elektronik destek devre dışı kalır. Aşağıda bu sensörün nasıl çalıştığını, hangi nedenlerle bozulabileceğini ve — asıl para kurtaran kısım — sensörü değiştirmeden önce neyi kontrol etmeniz gerektiğini anlatıyoruz.

Tekerlek hız sensörü tam olarak ne yapar?

Her tekerlekte (toplam dört adet) bir hız sensörü bulunur. Sensör, aksla veya rulman göbeğiyle birlikte dönen dişli/manyetik bir halkayı (tone ring / ABS halkası) okuyarak o tekerleğin ne hızda döndüğü bilgisini ABS/ESP beynine iletir. Beyin dört tekerleğin hızını sürekli kıyaslar; bir tekerlek diğerlerinden farklı davranmaya başlarsa (örneğin kilitlenmeye yaklaşıyorsa) ABS o tekere giden fren basıncını anlık olarak gevşetir. Aynı veri ESP için savrulma önleme, çekiş kontrolü için patinaj önleme amacıyla da kullanılır — dördü de aynı dört sensörü paylaşır.

Sensörün Bosch kaynaklı çalışma prensibini ve pasif/aktif ayrımının teknik detaylarını ABS ve ESP Uyarı Işığı Neden Yanar? Ne Yapmalı? yazımızda işledik; burada odağımız bu ayrımın teşhisi ve değişimi nasıl etkilediği.

Pasif ve aktif tekerlek hız sensörü arasındaki fark nedir?

İki tip sensör vardır ve ayrım hem çalışma prensibini hem arıza teşhisini değiştirir:

• Pasif (endüktif) sensör: İçinde mıknatıslı bir bobin bulunur; dişli çelik halka (reluctor ring) önünden geçtikçe manyetik alan değişir ve bobinde kendiliğinden bir AC (alternatif akım) sinyali üretilir. Dış güç beslemesi istemez, iki kabloludur, düşük hızda sinyali zayıflar.
• Aktif (Hall etkili / manyetorezistif) sensör: Kendi başına sinyal üretmez, çalışması için besleme gerilimine ihtiyaç duyar ve çıkışta dijital bir kare dalga sinyali verir; bu nedenle besleme, toprak ve sinyal hatlarından oluşan üç kablolu bir devre kullanır.

Schaeffler'ın (FAG) 2013 tarihli WheelDisc teknik broşürüne göre modern kompakt poyra rulmanı üniteleri, ABS sisteminin tasarımına bağlı olarak "aktif (multipole)" veya "pasif (ferritik)" bir kodlayıcıyla (encoder) donatılır ve bu kodlayıcı fren diskinin aks tarafına monte edilir (Schaeffler — FAG WheelDisc Technology, 2013) — belge 2013 tarihli olduğu için terminoloji eskimemiş olsa da güncel bir model için servis kılavuzuyla teyit önerilir. Modern araçlarda genel eğilim aktif tip lehinedir; pasif tip daha çok eski model ve bazı ticari araçlarda görülür.

Bu ayrımın pratikte anlamı şudur: pasif sensör bir bobin olduğu için multimetreyle direnç (ohm) ölçülebilir ve teker elle döndürülünce AC voltaj üretip üretmediği görülebilir. Aktif sensör ise beslemesiz çalışmaz; onda direnç ölçmek anlamlı sonuç vermez, doğru test aracın kontağı açıkken sinyal ucunda kare dalga/voltaj değişimi aramaktır. Hangi testi uygulayacağınızı bilmeden "sensör bozuk" hükmü vermek, sık yapılan bir hatadır.

Tone ring (ABS halkası) rulmanla nasıl ilişkilidir?

Bu, bu rehberin en pratik bağlantı noktası: birçok modern araçta tone ring artık ayrı bir parça değil, tekerlek göbeği rulmanının içine, keçenin üzerine gömülü bir manyetik kodlayıcıdır. Tone ring rulmana gömülüyse, rulman değişimi ile ABS sensörü arızası aynı işte buluşur — rulman söküldüğünde ya da darbe aldığında bu halka da zarar görebilir, sensör yeni olsa bile sinyal bozuk gelir. Bu bütünleşik yapının teknik ayrıntılarını, rulman sesi ile hız sensörü ilişkisini derinlemesine Tekerlekten Uğultu Sesi: Rulman mı, Lastik mi? yazımızda işledik; tekerlekten hem ses hem ABS lambası aynı anda geliyorsa önce oraya bakın.

FAG WheelDisc gibi entegre ünitelerde kodlayıcı fabrikada rulmana basılı geldiği için, kurulumda dikkat edilmesi gereken nokta da rulmanla ortaktır: aks somunu, rulman dururken değil, teker veya disk somunun sıkılma yönünün tersine çevrilerek sıkılmalıdır — aksi hâlde konik rulman yollarında kalıcı hasar oluşabilir (Schaeffler — FAG WheelDisc Technology, 2013). Bu, "sensör değişti, sorun bitti" derken göz ardı edilen bir montaj ayrıntısıdır.

Belirtiler nelerdir?

Bu son üç belirti araca göre değişir; her modelde görülmez. Bunun nedeni, tekerlek hız verisinin CAN hattı üzerinden hangi modüllere paylaşıldığının üreticiden üreticiye, hatta aynı markanın donanım paketinden donanım paketine farklılaşmasıdır. Aracınızda sadece ABS lambası yanıp diğerleri etkilenmemişse bu normaldir, ayrı bir arıza değildir.

ABS lambası yanıkken araç güvenle sürülür mü?

Kısa cevap: normal (hidrolik) fren çalışmaya devam eder, araç durur — kaybolan şey, sert frende tekerleğin kilitlenmesini önleyen ABS desteğidir. Işıkla kısa süre sürmek makuldür ama ihmal etmek değildir; ıslak/buzlu zeminde ani frende risk gerçektir. Işığın TÜVTÜRK muayenesindeki karşılığını, ESP/direksiyon açı sensörü ayrımını ve güvenli sürüş ayrıntılarını ABS ve ESP Uyarı Işığı Neden Yanar? Ne Yapmalı? yazımızda işledik.

Tekerlek hız sensörü neden bozulur?

Sensörün kendisi mekanik olarak nadiren "yıpranır" — asıl sorun onu çevreleyen şartlardır:

• Kirlenme: Yol tuzu, çamur, fren balatası tozunun metalik kalıntısı sensör ucu ile tone ring arasındaki hava boşluğuna dolar, manyetik sinyali zayıflatır veya keser.
• Kablo yorulması: Sensör kablosu süspansiyonla birlikte sürekli hareket eden bir bölgeden geçer; zamanla izolasyon çatlar, tel kırılır veya bir yere sürtünüp kısa devre yapar. Ford'un 2020 model Escape/Corsair için yayımladığı bir teknik bülten bu senaryoyu somut biçimde belgeliyor: ABS tekerlek hız sensörü kablo demeti ön tekerlekle sürtünüyor, sonucunda C0031, C0034 ve C0051 kodları düşüyor ve ışık yanıyordu — çözüm sensör değişimi değil, kablo demetinin onarım kitiyle tamiri ve doğru güzergâha sabitlenmesiydi. Bu bülten sonradan üretici tarafından güncellenmiş/pasife alınmış olsa da, belgelediği arıza mekanizması (kablo-tekerlek sürtünmesi) geçerliliğini korur (Ford Motor Company, TSB 20-2302, 3 Eylül 2020 — sonradan güncellenmiş bir bülten).
• Konnektöre nem/korozyon girmesi: Audi'nin 2013 tarihli bir teknik bülteni bu riskin nereden geldiğini gösteriyor: bazı A4/A5/Q5 modellerinde sol ön çamurluk arkasındaki kablo geçiş grommetinde fabrikasyon kaynaklı izolasyon hasarı, zamanla korozyona dönüşüyor. Bülten aslında öncelikle bir direksiyon kilidi/kontak arızası vakası (direksiyon sertleşmesi, kontağın kapanmaması) olarak kayıtlı; ABS tekerlek hız sensörü kodları (00290, 0283) bu tablonun yalnızca bir parçası, yanında ESP haberleşme ve fren kontrol modülü kodları da birlikte çıkıyor. Bültende bu durumun sürüş güvenliğini doğrudan etkilemediği belirtiliyor (Audi of America, TSB 97 13 35, 27 Mart 2013).
• Tone ring hasarı: Halkanın dişleri çatlar, paslanır veya darbe alırsa (özellikle rulman söküp takma sırasında) sensör yeni olsa da doğru sinyal okunamaz.
• Darbe: Kaldırım, çukur veya kayaya çarpma sensörü ya da montaj braketini fiziksel olarak kırabilir.

Tekerlek hız sensörü arızası nasıl teşhis edilir?

Öncesinde şunu bilmek işi kolaylaştırır: C0035 sol ön, C0040 sağ ön tekerleği işaret eder — kodun kendisi zaten hangi teker olduğunu söyler. Ama C0245 gibi bir tutarlılık kodu çıkarsa iş değişir; bu kod tek başına hangi tekerin saptığını söylemez, dört tekerin canlı verisini kıyaslamak gerekir. Hidrolik tarafta bir sorun varsa bu farklı bir kod ailesine, örneğin C0110'a düşer — bu, sensör değil ABS pompa motoru demektir ve teşhis yönünüzü tamamen değiştirir.

Sıralı bir yol izlemek, gereksiz parça değişimini önler:

1. Arıza kodunu okutun. Tek bir teker mi (C0035, C0040 gibi) yoksa genel bir tutarsızlık kodu mu (C0245) çıktığına bakın — ikisi farklı ihtimalleri işaret eder.
2. Canlı veriyle dört tekerin hızını kıyaslayın. Tarama cihazından dört tekerin anlık hız grafiğini birlikte izleyin; tek teker sıfırda kilitliyse veya takılıp sıçrıyorsa şüphe o tarafta yoğunlaşır.
3. Görsel muayene yapın. Sensör kablosunu konnektöründen sensöre kadar takip edin; sürtünme izi, çatlak izolasyon, gevşek klips arayın — Ford ve Audi'nin yukarıdaki bültenlerinde arızanın kaynağı tam olarak burasıydı, sensörün kendisi değil.
4. Konnektörü kontrol edin. Soket ucunda yeşil/beyaz oksit varsa kontak temizleyiciyle temizleyip yeniden oturtmak, bazı durumlarda parça değiştirmeden ışığı söndürür.
5. Multimetreyle ölçün. Pasif sensörde bobin direnci ölçülür ve teker elle çevrilince AC voltaj üretimi izlenir; aktif sensörde kontak açıkken besleme ve sinyal hatlarında voltaj/kare dalga aranır. Hangi tipte olduğunuzu bir önceki bölümden belirleyin, aksi hâlde yanlış test yanlış sonuç verir.
6. Tone ring'i gözle kontrol edin. Sensörü söktükten sonra karşısındaki dişli halkaya bakın; dişler eksikse, çatlamışsa veya pas kabarmışsa sorun sensörde değil halkadadır — halka rulmana entegreyse bu, rulman/halka ünitesinin komple değişmesi gerektiği anlamına gelir.

Belgelenmiş bir hata örüntüsü: doğrudan sensör değiştirmek

Yukarıdaki iki teknik bültenin ikisinde de aynı örüntü var: ışık yanar, kod okunur, kodun işaret ettiği tekerin sensörü doğrudan sökülüp yenisiyle değiştirilir — ama gerçek arıza kaynağı sensörün kendisi değil, kablo demeti veya konnektör olduğu için sorun birkaç gün ya da birkaç hafta içinde geri gelir. İki vakada da sensörü değiştirmek sorunu çözmüyordu, çünkü sensör zaten sağlamdı. Kod okuma cihazı size "hangi teker" der, "neden" demez — nedeni kablo/konnektör/halka/sensör dörtlüsünden hangisinin olduğunu 3-6. adımlardaki fiziksel ve elektriksel kontrol belirler. Bu adımları atlayıp doğrudan sensör siparişi vermek, aynı arızayı ikinci kez ödemek anlamına gelebilir.

Tekerlek hız sensörü değişimi kendin yapılır mı?

Fiziksel olarak sensörü sökmek çoğu araçta tek cıvata ve bir konnektörle yapılan bir işlemdir, bu yüzden temel araç tamiri deneyimi olan biri için zor değildir. Ama şu iki noktada dikkatli olun: sensörü çıkarırken tone ring'e vurmayın veya baskı uygulamayın (özellikle rulmana entegre tiplerde bu halkayı kalıcı hasara uğratabilir), ve yeni sensörü takarken konnektörün tam oturduğundan emin olun — yarım oturmuş bir soket, "yeni sensör de bozuk çıktı" yanılgısının en sık nedenidir. ABS ve ESP doğrudan fren güvenliğiyle ilgili sistemler olduğu için, sökme-takma sonrası mutlaka arıza kodunun gerçekten silindiğini ve ışığın test sürüşünde geri gelmediğini doğrulayın; emin değilseniz fren servisi veya elektrik alanında uzman bir ustaya bırakmak, yanlış teşhisle harcanan ikinci bir parça parasından ucuza gelir.

Tekerlek hız sensörüyle ilgili arıza kodları

Aşağıdaki kodların hepsi bu sensör ailesiyle doğrudan ilgilidir; her biri hangi tekeri veya hangi arıza türünü işaret ettiğini ayrı ayrı anlatır:

C0041 ve C0051 kodlarını da bu ailede görebilirsiniz, ama ikisi de dikkat gerektirir: C0041 sağ ön sensörün sinyalinin "aralık dışı/tutarsız" geldiğini (devre tamamen kesilmemiş) anlatırken, C0051 çoğu üreticide tekerlek hız sensörü ailesinden değil, tamamen ayrı bir sistemden — direksiyon açı sensöründen (SAS) — gelir. Ama bu kesin bir kural değil: yukarıda kaynak gösterdiğimiz Ford teknik bülteninin gösterdiği gibi bazı model-spesifik durumlarda (2020 Escape/Corsair) aynı kod ABS tekerlek hız sensörü kablo arızasına da bağlanabiliyor. Kodun anlamı modelden modele değişebilir; tarama cihazınızın verdiği alt tanıma güvenin, markaya göre genelleme yapmayın.

Fren sisteminin diğer bakım kalemleri de bu arızayla karışabilir; balata ve disk durumunun ABS'ten bağımsız kendi ömrü olduğunu fren balatası ömrünü uzatma yolları yazımızda, frende titremenin farklı bir kaynağı olabileceğini de frene basınca direksiyon neden titrer yazımızda ele aldık.

Sıkça Sorulan Sorular

Tekerlek hız sensörü ile ABS sensörü aynı şey mi? Evet, Türkiye'de günlük dilde "ABS sensörü" denen parça, teknik olarak tekerlek hız sensörüdür. Aynı sensör verisi ABS, ESP ve çekiş kontrolü tarafından ortak kullanılır.

Sensör mü yoksa tone ring mi bozuk olduğunu nasıl anlarım? Sensörü söküp gözle kontrol ederek. Sensör başlığı temiz ve sağlamsa ama arıza geri geliyorsa, karşısındaki dişli halkaya (tone ring) bakılmalı; çatlak, eksik diş veya pas varsa sorun oradadır.

Dört sensörü birden mi değiştirmeliyim? Hayır. Arıza kodu hangi tekeri işaret ediyorsa önce sadece o tarafa bakılır. C0245 gibi genel bir tutarsızlık kodu çıkarsa, hangi tekerin sorunlu olduğunu belirlemek için canlı veri karşılaştırması gerekir; kör kör dört sensör değiştirmek gereksiz masraftır.

Tek bir sensör bozulunca ABS tamamen mi kapanır? Genelde evet — sistem güvenlik amacıyla, tek tekerin verisi güvenilmezken tüm ABS/ESP/çekiş kontrolünü devre dışı bırakır; kısmi çalışma riskli kabul edilir.

Sensörü temizlemek arızayı kalıcı çözer mi? Bazen. Kirlenme kaynaklıysa temizlik ışığı söndürebilir, ama altta çatlamış bir halka veya yorulmuş bir kablo varsa arıza kısa sürede geri döner; temizlik palyatif bir adımdır, kesin çözüm değildir.

Kaynaklar

• Schaeffler — FAG WheelDisc Technology (broşür, Eylül 2013)
• Ford Motor Company — Technical Service Bulletin 20-2302, 3 Eylül 2020 (sonradan güncellenmiş/pasife alınmış bir bülten)
• Audi of America — Technical Service Bulletin 97 13 35, 27 Mart 2013
