P0504 Fren Müşürü Kodu Çıktı: Parça Değiştirmeden Önce Neye Bakılmalı?

P0504, motor beyninin fren pedalındaki müşürden (stop lambası anahtarından) gelen iki ayrı "frene basıldı" sinyalini karşılaştırıp birbiriyle uyuşmadığını gördüğünü söyler. Kod tek başına "müşür bozuk" demek değildir: P0504'ü anan üretici servis belgelerinde Land Rover belgesinde sebep ayarı yanlış müşür çıkmış, Mazda ve Ford belgelerinde çözüm olarak motor beyni yazılımının güncellenmesi gösterilmiştir; müşürün kendisinin arızalandığı durumlar da ayrı geri çağırmalarla kayıtlıdır. Fren lambaları yanmıyorsa bu bir trafik güvenliği konusudur. Önce stop lambalarını birine kontrol ettir; üreticinin yazılım güncellemesi ve ayar prosedürü sorulmadan müşürü değiştirtme.

P0504 kodu tam olarak ne anlatıyor?

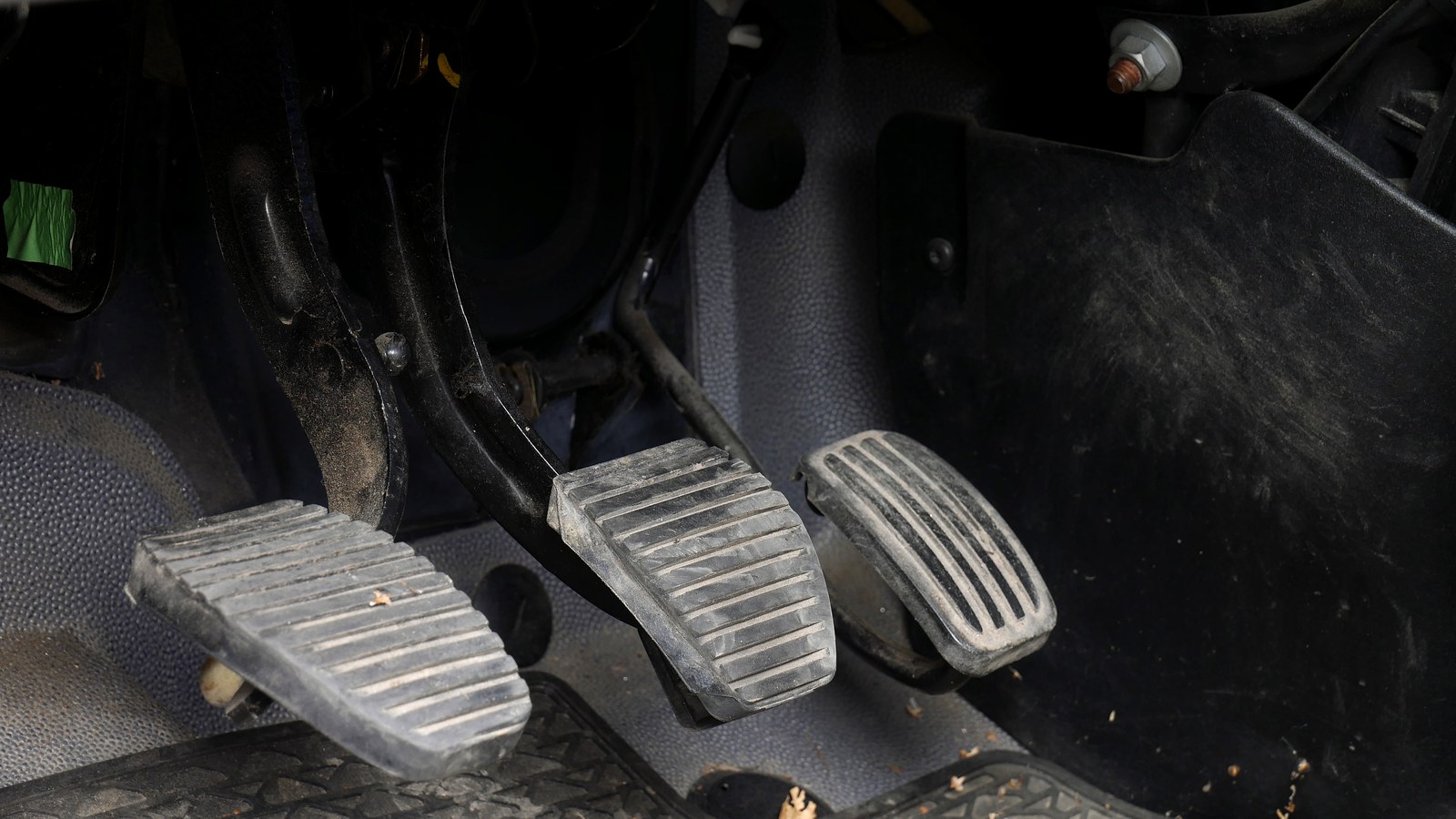

Fren pedalının üst ucunda, pedal koluna dayanan küçük bir anahtar vardır: halk arasında fren müşürü, stop müşürü ya da fren switch'i denir. Pedala bastığında stop lambalarını yakar ve aracın beyinlerine "fren basıldı" bilgisini verir. Teşhis cihazlarında P0504, "fren anahtarı A/B ilintisi" gibi bir adla görünebilir. Bu ad, fren bilgisinin iki ayrı sinyalle geldiği sistemlere işaret eder.

Bunun pratikte nasıl çalıştığını en açık gösteren belge, Jaguar'ın 2013 tarihli JTB00230NAS2 teknik bülteni. Kuzey Amerika pazarındaki 2009 ve sonrası model XF, 2010 ve sonrası model XJ ve XK için yazılan, asıl konusu vites seçici modülünün (JaguarDrive selector) kodları olan bülten (fren prosedürü, VIN R47154'ten önce üretilen XF'lerde geçerli değil), teşhis cihazında "Brake switch" ve "Brake switch 2" adlı iki sinyalin birlikte izlenmesini istiyor. Pedala basıldığında önce fren lambası anahtarı değişmeli (hidrolik basınç 1-7 bar arasındayken), ardından hız sabitleyiciyi iptal eden anahtar (4,5-14 bar), en son da fren basıncı yükselmeli. Bülten, P0504'ün de aralarında olduğu bir grup kodun fren pedalı basıncından ya da fren pedalı anahtarından kaynaklanabileceğini yazıyor ve bu sırayı cihazda kontrol ettiriyor.

Üreticiler aynı kodu kendi belgelerinde farklı adlandırıyor. Mazda "Brake switch system: Circuit malfunction" (fren anahtarı sistemi devre arızası), BRP Can-Am Spyder RT için "Brake signal not plausible" (fren sinyali makul değil) yazıyor. Cihazın gösterdiği Türkçe metin bu yüzden markadan markaya değişebilir.

Müşür arızalanınca araçta neler görülebilir?

Müşürün yalnızca stop lambasını yakmadığını en iyi gösteren kayıt, ABD'deki büyük bir geri çağırma. Hyundai 13V-113 ve Kia 13V-114 kampanyalarıyla 2013'te ABD'de toplam 2.692.713 aracı (Hyundai 1.712.336, Kia 980.377) stop lambası müşürü için geri çağırdı. Kapsam 2006-2011 model yılları arasındaki Accent, Elantra, Tucson, Santa Fe, Sonata, Sportage, Sorento, Soul, Optima gibi modellerdi; kayıt ABD pazarına aittir, Türkiye'de satılan aynı adlı araçların kapsamda olduğu söylenemez.

NHTSA kaydına göre arızalı müşür şunlara yol açabiliyor:

• Pedala basıldığında stop lambalarının yanmaması
• Hız sabitleyicinin frene basınca kapanmaması
• Düğmeyle çalıştırmanın (start düğmesi) aralıklı çalışması
• Vites kilidinin etkilenmesi: vitesin P konumundan çıkmaması ya da kontak açıkken frene basmadan P'den çıkabilmesi
• ESC (denge kontrolü) arıza lambasının yanması

Bu kayıt P0504 kodunu adıyla anmıyor; parçanın kendisi arızalandığında neler olabileceğini anlatıyor. Aşağıdaki tabloda ise kodu doğrudan anan üretici belgeleri var.

P0504 çıktı: müşür mü bozuk, ayar mı, yazılım mı?

Belgeler üç ayrı ihtimali gösteriyor; hangisinin senin aracına uyduğunu ancak teşhis gösterir. Ayar: Land Rover, kendi bülteninde sebebi doğrudan "Incorrect brake light switch setting" (yanlış müşür ayarı) diye yazıyor. Yazılım: Mazda motor beyninin fren girişini yanlış okuyabildiğini, Ford ise belirtilerin motor beyni yazılımından kaynaklanabileceğini yazıp yeniden programlama yayımladı. Parça: Hyundai ve Kia, müşürü ücretsiz değiştiren bir geri çağırma açtı; ancak bu kayıt P0504'ü anmıyor. Kaynak listesindeki belgelerden P0504'ü adıyla anan hiçbirinde çözüm tek başına müşür değişimi olarak verilmiyor.

Mazda örneği ayrıca öğretici. Mazda 2023 Ekim'inde SA-062/23 servis uyarısıyla geçici bir çözüm verdi: müşürün kaç çentikte durduğu sayılacak, 2 çentikteyse 3'e, 3 çentikteyse 2'ye alınacaktı. Ocak 2024'te yayımlanan TSB 01-001/24 bu uyarının yerini aldı: sebebin motor beyninin fren girişini yanlış okuması olabileceğini yazdı ve çözüm olarak yazılım güncellemesi verdi. Yani aynı araçta ayar değişikliği geçici çözüm olarak verildi, yerini yazılım aldı. Mayıs 2024'te Mazda aynı model için 6624E numaralı emisyon geri çağırmasını duyurdu: yokuş aşağı inerken ayak fren pedalındayken pedala art arda hafifçe basıldığında P0504:00 kaydedilebiliyor, araç arıza emniyet moduna geçip bazı işlevleri kontak kapanana kadar kısıtlayabiliyordu.

Ford'un TSB 21-2422 bülteni de ABD'deki 2021 model EcoSport 1.0 EcoBoost için belirtilerin motor beyni yazılımından kaynaklanabileceğini yazıyor ve çözüm olarak yeniden programlamayı gösteriyor. Bülten P0504'ü tek başına değil, başka bir kodla "ya da" bağlacıyla birlikte anıyor; uygulama ölçütü ise sayılan belirtilerden en az birinin görülmesi (kodlu arıza lambası, motor stop, hız sabitleyicinin devre dışı kalması, start-stop çalışmaması gibi).

Neden ilk iş müşürü değiştirmek olmamalı?

Çünkü aynı şirket çatısındaki iki marka, Land Rover ve Jaguar, sağlam müşürün değiştirilmesine karşı kendi bültenlerinde açıkça uyarıyor. Land Rover'ın SSM52757 bülteni: "Analysis of returned brake switches have shown no issues with the brake switch itself. Do not replace the switch before adjustment is carried out." Yani iade edilen müşürlerin incelemesinde parçada sorun bulunmamış; bülten, ayar yapılmadan müşürün değiştirilmemesini istiyor.

Jaguar bülteni de iki sinyalin davranışını cihazda izledikten sonra aynı sonuca varıyor: "If the results show that the brake pedal switch is working as expected do not replace the switch." Sonuç beklendiği gibiyse müşür değiştirilmiyor, sebep başka yerde aranıyor.

Land Rover'ın bulgusundan çıkan pratik ders şu: müşür değiştikten sonra kodun kaybolması, eski parçanın bozuk olduğunu tek başına kanıtlamaz. Ayarlı tip bir müşürde yeni parça takılırken konumu da yeniden belirlendiği için düzelten parça değil ayar olabilir. Mazda örneğinde ise kalıcı çözüm ne parça ne ayar, yazılımdı.

Ampul ve LED stop lambası teşhisi yanıltabilir mi?

Mitsubishi, Mart 2016 tarihli Tech Talk bülteninde (sayı 219) teknisyenlere, fabrikada LED ampulü olmayan araçlarda stop lambası anahtarı arızası koduna bakarken önce ampulleri kontrol etmelerini söylüyor. Sebep: sonradan takılan lamba grupları ya da LED ampuller fren lambası devresinin direncini değiştiriyor, ortaya çıkan yanlış voltaj düşümü teşhisi gereksiz müşür ve beyin değişimine götürüyor.

Bu uyarı Mitsubishi araçları ve ayrı bir kod için yazılmış; P0504'ün de aynı sebeple çıktığını söyleyen bir belge değil. Ama aracına sonradan LED stop ampulü ya da farklı bir stop lambası takıldıysa, bunu servise baştan söylemen teşhisi kısaltır.

Servise gitmeden önce kendin neyi kontrol edebilirsin?

Bunlar aracı sökmeden yapılabilecek gözlemler; onarım değil.

1. Stop lambalarını birine kontrol ettir. Kontak açıkken pedala bas; lambaların hepsi yanıyor mu, pedalı bırakınca sönüyor mu? Jaguar'ın teşhis talimatı bile bu adımı, birinden lambaları izlemesini isteyerek yaptırıyor.
2. Kodu ve ekini olduğu gibi not al. Cihaz kodu P0504:00, P0504-27 gibi bir ekle gösterebilir. Ekin ne anlattığını arıza kodu sonundaki ek harfler ve sayılar rehberimizde anlattık; kodu ekiyle birlikte not etmek servise daha çok bilgi verir.
3. Ne zaman çıktığını yaz. Soğuk sabah mı, yokuş aşağı mı, pedala hafifçe basarken mi? Mazda'nın geri çağırmasında kod belirli bir sürüş anında (yokuş aşağı, pedala art arda hafif basış) kaydedilebiliyordu.
4. Aynı anda yanan diğer lambaları not et. Hyundai ve Kia kaydında arızalı müşür ESC lambasını yakabiliyordu; Ford bülteninde P0504 ile birlikte fren uyarı lambası, İngiliz anahtarı simgeli lamba ve start-stop arızası anılıyor.
5. Sonradan takılan stop ampulü ya da lamba var mı, hatırla.

Pedal koluna dayanan müşürü kendin söküp ayarlamaya kalkma. Ayar yöntemi üreticiye göre değişiyor: Mazda'da çentik sayısıyla, diğer markalarda kendi prosedürleriyle yapılıyor. Mazda, Ford ve Jaguar bültenlerinin hepsi bu işlemlerin eğitimli teknisyenler için olduğunu, kendin yap (do-it-yourself) uygulamasına uygun olmadığını belirtiyor.

Serviste teşhis hangi sırayla yapılmalı?

Aşağıdaki sıra bu yazının önerisidir; tek bir üretici belgesinden alınmadı, yukarıdaki belgelerin ortak dersinden derlendi. Amacı, sağlam parçayı değiştirmeden sebebi bulmak.

Bu kodu gördüğün araçta fren anahtarıyla ilgili başka kodlar da kayıtlı olabilir. P0504 iki fren sinyalinin uyuşmadığını, P0703 fren anahtarının ikinci (B) devresindeki sorunu anlatır; FCA kendi bülteninde bu kodu "Brake Switch 2 Performance" (2. fren anahtarı performansı), Mitsubishi ise stop lambası anahtarı arızası diye adlandırıyor. C0161 ise fren anahtarı sinyalinin ABS/ESP tarafında sorunlu görüldüğünü söyler. Hepsi aynı küçük parçanın etrafında döner; bu yüzden tek tek değil, birlikte okunmalı.

Bu yazı pedal anahtarının elektrik tarafını anlatıyor. Fren pedalının hissi de değiştiyse (boşa gidiyor, yumuşadı, fren gücü azaldı) hidrolik tarafa da bakılmalı; o konu için fren merkezi teşhisi rehberimize bak.

Fren lambası yanmıyorsa araç kullanılır mı? Ne yapmalı, ne yapmamalı?

Hyundai ve Kia'nın geri çağırma kaydı riski net yazıyor: frenlerken stop lambalarının yanmaması ya da hız sabitleyicinin frenle kapatılamaması kaza riskini artırabilir; kontak açıkken vitesin frene basmadan P'den çıkabilmesi aracın istemeden hareket etmesine yol açabilir. Bu belirtilerden biri varsa aracı gecikmeden servise götür.

Yapılması gerekenler:

• Stop lambaları hiç yanmıyorsa aracı trafikte kullanmaya devam etme; arkadaki sürücü frene bastığını göremez ve Hyundai ve Kia kaydı bunu kaza riski olarak yazıyor. Yol yardım ya da çekiciyle servise gitmek daha güvenli. Lambaların yalnız biri yanmıyorsa da gecikmeden servise git.
• Sorun giderilene kadar hız sabitleyiciyi kullanma.
• Park ederken el frenini mutlaka çek; vitesin P'den kendiliğinden çıkabildiğini fark ettiysen bunu servise ilk cümlede söyle.
• Belirti sürüş sırasında ani başladıysa (vites kilitlendi, motor stop etti, birden çok uyarı lambası yandı) güvenli bir yerde dur, gerekirse çekici çağır.

Yapılmaması gerekenler:

• Müşür fişini köprüleme, kabloyu kesip birleştirme. Hyundai ve Kia kaydının gösterdiği gibi fren anahtarı sinyali stop lambası, hız sabitleyici ve vites kilidi gibi birden çok işlevi besliyor; yanlış bir bağlantı hepsini etkileyebilir.
• Kodu silip unutma. Mazda örneğinde kod belirli bir sürüş anında ortaya çıkabiliyordu; silmek sebebi ortadan kaldırmaz.
• Rastgele LED ampul takıp "düzeldi mi" diye deneme; Mitsubishi'nin uyarısı tam bu tür değişikliklerin teşhisi şaşırttığı yönünde.
• Müşürü ayar yapmadan değiştirtme.

Onarım için elektrik ya da fren servisi kategorisindeki ustalara bakabilirsin. Garantisi süren ya da yazılım güncellemesi gerekebilecek yeni bir araçta önce yetkili servisin bülten sorgusu mantıklıdır.

Sık sorulan sorular

P0504 kodunu silince geçer mi? Uyarı sönebilir ama sebep duruyorsa kod yeniden kaydedilebilir. Mazda'nın geri çağırmasında kod yokuş aşağı belirli bir pedal kullanımında kaydedilebiliyordu. Kodu sildikten sonra hangi koşulda geri geldiğini not etmek teşhisi hızlandırır.

Müşür değişince ayar gerekir mi? Ayarlı tip müşürlerde evet; ayarın gerekip gerekmediğini ve nasıl yapılacağını aracın servis prosedürü belirler. Land Rover, sorunun parçadan değil ayardan çıktığını yazıyor; Mazda'nın geçici çözümü de çentik ayarını değiştirmekti. Yeni parça yanlış konumda takılırsa aynı kod geri gelebilir.

P0504 motoru ya da şanzımanı bozar mı? Kod tek başına motorun ya da şanzımanın arızalı olduğunu göstermez; fren bilgisinin güvenilmez bulunduğunu gösterir. Ancak beyin bu bilgiye güvenemeyince bazı işlevleri kısıtlayabilir: Mazda'da araç arıza emniyet moduna geçebiliyor, Ford EcoSport'ta start-stop ve hız sabitleyici devre dışı kalabiliyordu.

Hız sabitleyici çalışmıyor ama fren lambaları yanıyor; yine müşür olabilir mi? Olabilir. Jaguar'ın bülteninde fren lambası ve hız sabitleyici iptali iki ayrı sinyalle izleniyor; teşhis cihazında ikisinin sırası ayrı ayrı kontrol ediliyor. Ford EcoSport bülteninde de P0504 ile birlikte hız sabitleyicinin devre dışı kalması anılıyor; bülten sebep olarak motor beyni yazılımını gösteriyor.

Vites P'den çıkmıyor, P0504 ile ilgisi var mı? Olabilir. Land Rover, vitesi P'den çıkarmak için pedala fazla bastırma gereğini P0504 ile birlikte yanlış müşür ayarına bağlıyor; Hyundai ve Kia kaydında da arızalı müşür vites kilidini etkileyebiliyor. Kontrol ayar ve sinyallerle başlamalı.

Bu yazıdaki geri çağırmalar ve bültenler benim aracım için de geçerli mi? Doğrudan değil. Buradaki belgeler belirli pazarlardaki (büyük kısmı ABD ve Kuzey Amerika) belirli model ve yıllara ait; Türkiye'de satılan aynı adlı aracın kapsamda olduğu söylenemez. Kendi aracın için yetkili servisten şasi numarasıyla açık kampanya ve bülten sorgusu iste.

Kaynaklar

• NHTSA, Hyundai geri çağırma kaydı 13V-113, "Exterior Lighting: Brake Lights: Switch" (2013): api.nhtsa.gov
• NHTSA, Kia geri çağırma kaydı 13V-114, "Exterior Lighting: Brake Lights: Switch" (2013): api.nhtsa.gov
• Mazda North American Operations, Service Alert SA-062/23, "Push Button Start Malfunction Have the Vehicle Inspected Warning Message [...]", 2024 CX-90 (16 Ekim 2023): static.nhtsa.gov
• Mazda North American Operations, Technical Service Bulletin 01-001/24, "Check Engine Light On With DTC P0504:00", 2024 CX-90 (31 Ocak 2024): static.nhtsa.gov
• Mazda North American Operations, bayi bildirimi, Emission Recall 6624E, 2024 CX-90 (21 Mayıs 2024): static.nhtsa.gov
• Ford Motor Company, Technical Service Bulletin 21-2422, 2021 EcoSport 1.0L EcoBoost (29 Kasım 2021): static.nhtsa.gov
• Land Rover, SSM52757, "Brake Switch Adjustment and Setting Procedure", LR3/LR4/Range Rover Sport (son güncelleme 5 Ocak 2015): static.nhtsa.gov
• Jaguar Land Rover North America, Technical Bulletin JTB00230NAS2, "Transmission Control Switch Module DTC Diagnostics" (28 Ocak 2013): static.nhtsa.gov
• Mitsubishi Motors, Tech Talk, sayı 219 (Mart 2016): static.nhtsa.gov
• FCA US LLC, servis bülteni 18-016-17 REV. C, 2017 Jeep Renegade (20 Ekim 2017): static.nhtsa.gov
• BRP, Can-Am On-Road Service Bulletin 2020-6, "Repair Procedure Revision - Brake Light Switch Adjustment" (Temmuz 2020): static.nhtsa.gov
